V-beam Antenna

Сообщение EW1MM » 03 янв 2018, 14:27

Внутренний угол антенны определяет ее работоспособность на конкретном диапазоне.

Практические конструкции антенны V-beam.

Два луча по 100,28 м.
Внутренний угол:
80 м диапазон - 80 градусов.
40 м диапазон - 60 градусов.
20 м диапазон - 45 градусов.
Усиление - 3 дБ на 80-ке, около 7,5 дБ на 20-ке!

V-beam для ВЧ диапазонов - 20, 15, 10 метров.
Два луча по 106,8 м.
Компромисcный внутренний угол - 40 градусов.

Запитка для обоих антенн - двухпроводный фидер + симметричный антенный тюнер.
Компромисс - в точке запитки антенны - трансформатор 4:1 на ферpите, далее коаксиальный кабель - 50 Ом.

Антенна V-beam - "BIG GUN" диапазона 28 МГц.
Два луча по 100,28 м.
Внутренний угол - 32 градуса.
Запитка коаксиальным кабелем - 50 Ом через тр-р 4:1.
Усиление - 11,5 дБ!
EW1MM Gary.
ew1mm@yahoo.co.uk

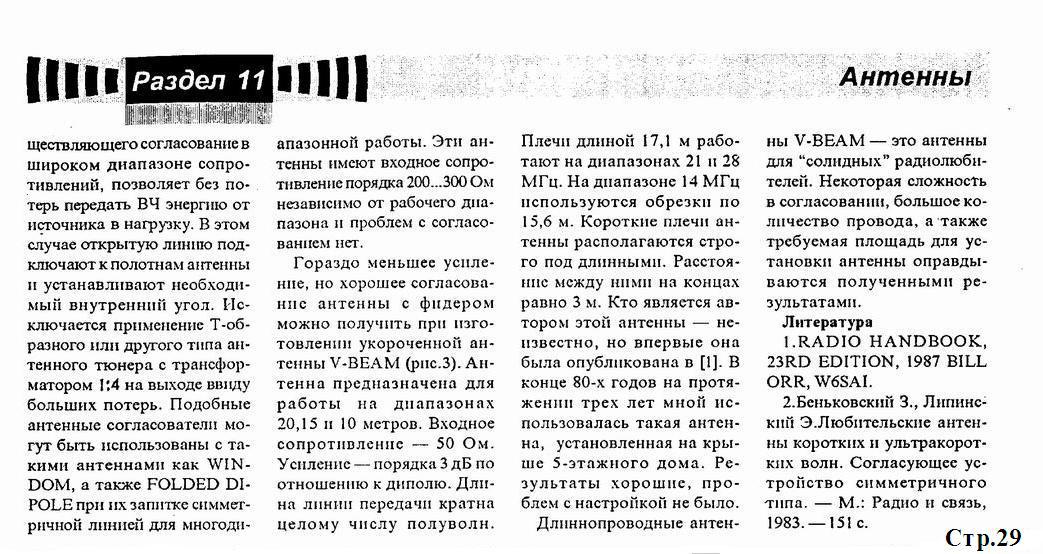

Статья: V-beam антенна
